設備紹介

大型で少ロットの製品、主に配電盤(キュービクル)等の大型製缶板金、大型アングル枠、架台などを得意とした設備設定になっております。鉄板、アングル、チャンネルから構成される枠組み、またそれに付随する扉、屋根、側板、ベースなど板金に関するものを設計から、加工、溶接組立、塗装までトータルでお引き受けいたします。5'×10'サイズ対応の充実した機械設備を持ちながら、職人による手加工の精度には、お客様からも確かな信頼をいただき永くご愛顧いただいております。配電盤の10面列盤連結時(例:W800*10面=8,000mm)では、全長を±2mmの精度に収めることができます。

標準使用材

鋼板 SPCC 1.2t , SPHC 1.6t〜6.0t , SUS304 1.0t〜3.0t  他
形鋼 平鋼 3.0t〜12.0t , 山形鋼(アングル) 5*40*40,6*50*50 ,  溝形鋼(チャンネル)5*50*100 , 丸鋼 , 角鋼  他

上記以外(アルミ , SPCC1.6t~3.2t , ボンデ鋼板 , ZAM鋼板 , ガルバリウム鋼板,ガス管 , エキスパンドメタル , 縞鋼板 , H形鋼 , SS400,各種パンチング板 他)にも多数お取り扱い致しております。

主要機械設備

cad/cam operator

メーカー マウンテック

machine operator

メーカー マウンテック

artisan of a welding

メーカー マウンテック
15

CADMAC-NEX SpecA

メーカー キャドマックシステム
備考 3D CAD対応

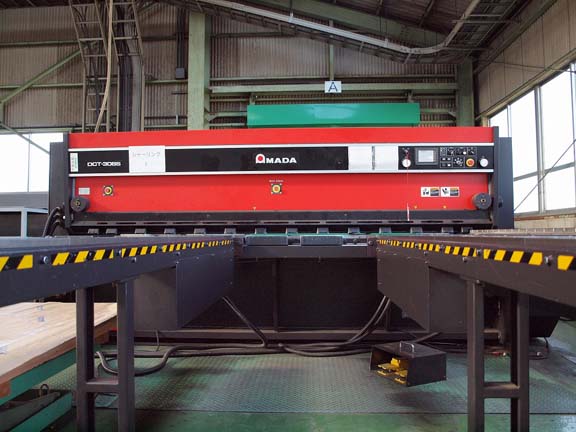

DCT-3065

メーカー アマダ
備考 3m対応

SA-7488(2000)

メーカー 東洋工機
備考 2m対応

VIPROS367

メーカー アマダ
備考 5*10対応

MOTORUM2548

メーカー 村田機械
備考 4*8対応

HYB17530,AT2

メーカー 東洋工機
備考 3m対応

HPM6020,AT1

メーカー 東洋工機
備考 2m対応

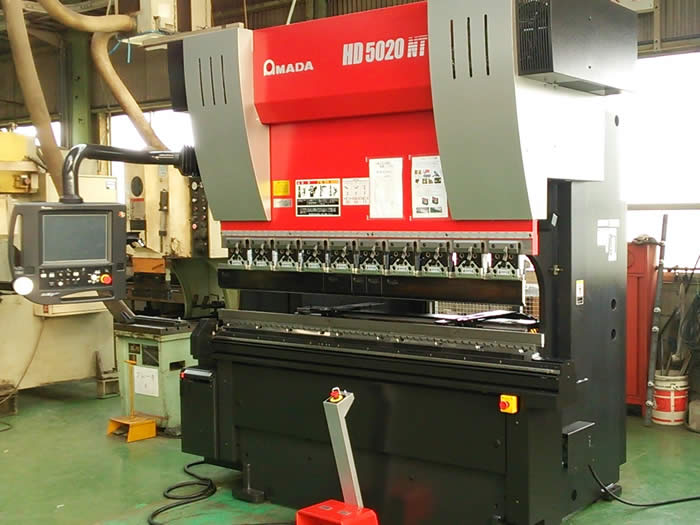

HD5020NT

メーカー アマダ
備考 2m対応

HPM30

メーカー 東洋工機

IW-45

メーカー アマダ
種別 型式 メーカー 備考 写真
技術者(図面の展開) cad/cam operator マウンテック - -
技術者(機械操作) machine operator マウンテック - -
技術者(溶接工) artisan of a welding マウンテック 15 - -
CAD/CAM CADMAC-NEX SpecA キャドマックシステム 3D CAD対応
シャーリング DCT-3065 アマダ 3m対応
SA-7488(2000) 東洋工機 2m対応
ターレットパンチプレス VIPROS367 アマダ 5*10対応
MOTORUM2548 村田機械 4*8対応
油圧ベンダー HYB17530,AT2 東洋工機 3m対応
HPM6020,AT1 東洋工機 2m対応
HD5020NT アマダ 2m対応
HPM30 東洋工機  -
アイアンワーカー IW-45 アマダ  -
半自動溶接機・・・20台、アーク溶接機・・・7台、TIG溶接機・・・3台、スポット溶接機・・・2台、プラズマ溶断機・・・1台、
スタッド溶接機・・・3台、ボール盤・・・6台、2.0t天井走行クレーン4台、2.5t天井走行クレーン1台、5'×10'対応定盤・・・4台 他
